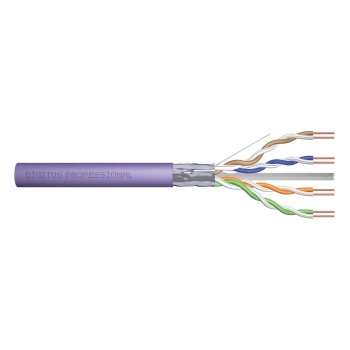

Kabel instalacyjny DIGITUS kat.6, F/UTP, Dca, AWG 23/1, LSOH, 100m, fioletowy

Opis

Przewód instalacyjny F-UTP kategorii 6 DIGITUS® opracowany i testowany zgodnie ze specyfikacjami ISO/IEC 11801, TIA/EIA 568B oraz en50173 kategorii 6. Każdy kabel składa się z 8 izolowanych polietylenem przewodów AWG 23 z kodem barwnym. Żyły połączone są w 4 pary o różnych długościach. Informacje nadrukowane na zewnętrznym płaszczu kabla zawierają nazwę marki i kod artykułu. Przewód jest pakowany w tekturowe wysuwane pudełko lub nawijany na drewniany bęben, co ułatwia instalację.

Dane techniczne

• Właściwości fizyczne:
• Przewód: AWG 23/1, goły drut miedziany, średnica 0,57 mm nom.
• Izolacja: HD-PE
• Liczba wszystkich izolowanych przewodów: 8, skręcone w 4 parach
• Kod barwny: niebieski-biały, pomarańczowy-biały, zielony-biały, brązowy-biały
• Indywidualne ekranowanie par: brak
• Ekranowanie wspólne: Folia poliestrowa laminowana aluminium, pokrywa 100%, żyła pomocnicza
• Powłoka zewnętrzna: Bez zawartości halogenów (FRNC-B/LSZH-1)
• Grubość płaszcza zewnętrznego: 0,50 mm nominalnie
• Kolor: fioletowy (RAL 4005)
• Właściwości mechaniczne:
• Obciążenie rozciągające: 150 N maks.
• Promień gięcia dynamicznego: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur podczas transportu i składowania: -20 °C do +60 °C
• Zakres temperatury roboczej: -20 °C do +75 °C
• Zakres temperatur przy instalacji: 0°C do +50 °C
• Średnica zewnętrzna pasa: 7,0 mm nominalnie
• Ognioodporność: IEC 60332-1
• Bez zawartości halogenów & dmoszczelność: IEC 60754-2 & IEC 61034
• Obciążenie ogniowe: 295 Mj/km
• Właściwości elektryczne:
• Średnia impedancja: 100±5 omów przy 1 MHz – 600 MHz
• Pojemność: 40 pF/m nominalnie @ 800 Hz
• Asymetria pojemności (para – uziemienie): 1,5 pF/m maks. @ 1 kHz
• Rezystancja izolacji: 5 gigaomów x km min.
• Rezystancja pętli: 147 omy/km maks. (2% maks. asymetrii rezystancyjnej)
• Napięcie robocze: 72 V DC maks.
• Tłumienność wtrąceniowa: 40 dB
• Opóźnienie fazowe: 535 nS/100 m maks.
• Opóźnienie propagacji sygnału: 20 nS/100 m maks.
• NVP: 69%
• Asortyment: Kable instalacyjne skrętkowe
• Kategoria okablowania: Kat. 6
• Typ ekranowania: F-UTP, ekranowanie całościowe folią metalową
• CPR: Dca
• Długość: 100 m
• Kolor: Fioletowy

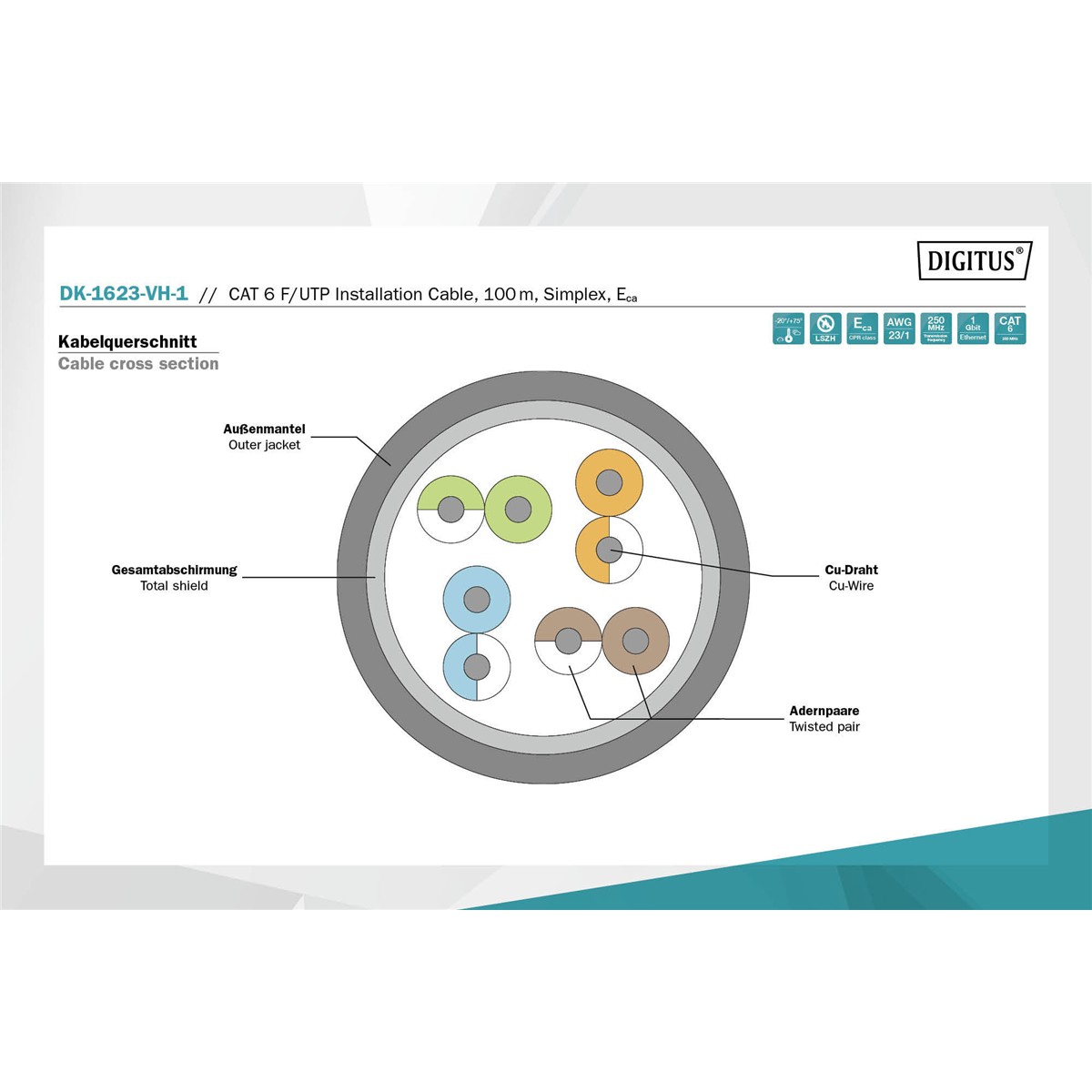

• Konstrukcja kabla: 4 x 2 AWG 23/1, skrętka drut
• Powłoka: LS0H
