Kabel instalacyjny DIGITUS kat.6A, U/UTP, Dca, AWG 23/1, LSOH, 100m, niebieski

Opis

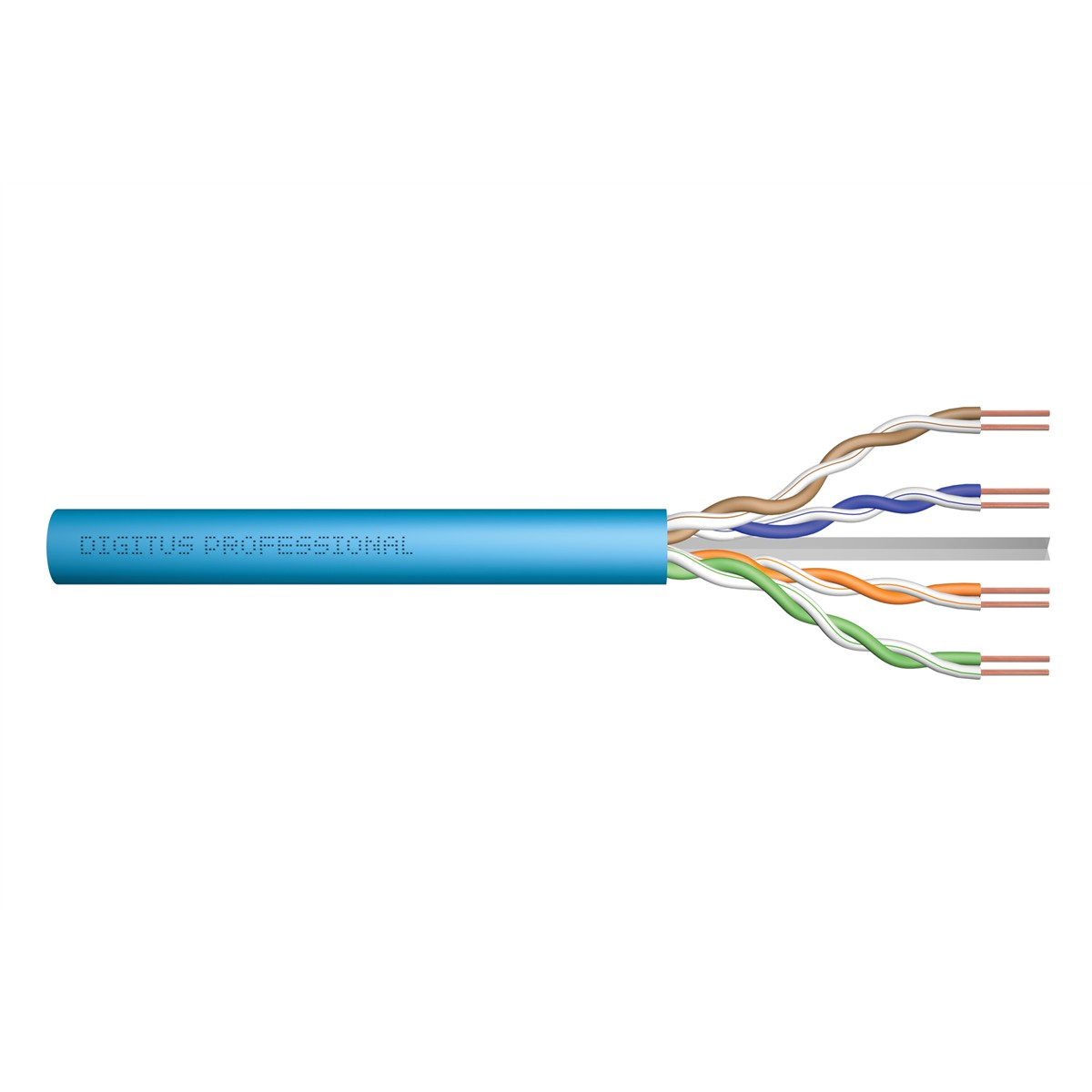

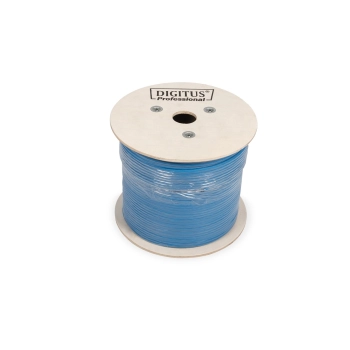

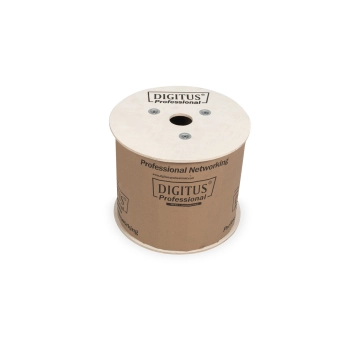

Kable instalacyjne U-UTP DIGITUS® kategorii 6A zostały opracowane i przetestowane zgodnie ze specyfikacjami ISO/IEC 11801, TIA/586-C.2 i EN 50173 kategorii 6A. Każdy kabel składa się z 8 oznaczonych kolorami żył AWG 23 w izolacji polietylenowej. Przewodniki są skręcone w 4 pary o różnych długościach. Nadruk na zewnętrznej powłoce zawiera nazwę marki i numer części. Kabel jest zapakowany w kartonowe pudełko ułatwiające instalację.

Dane techniczne

• Właściwości fizyczne:
• Przewód: goły drut miedziany, AWG 23/1
• Izolacja: HD-PE (polietylen o wysokiej gęstości)
• Całkowita liczba izolowanych przewodów: 8, skręcone w 4 pary
• Kod koloru: Niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały
• Ekranowanie poszczególnych par: Brak
• Ogólne ekranowanie: Brak

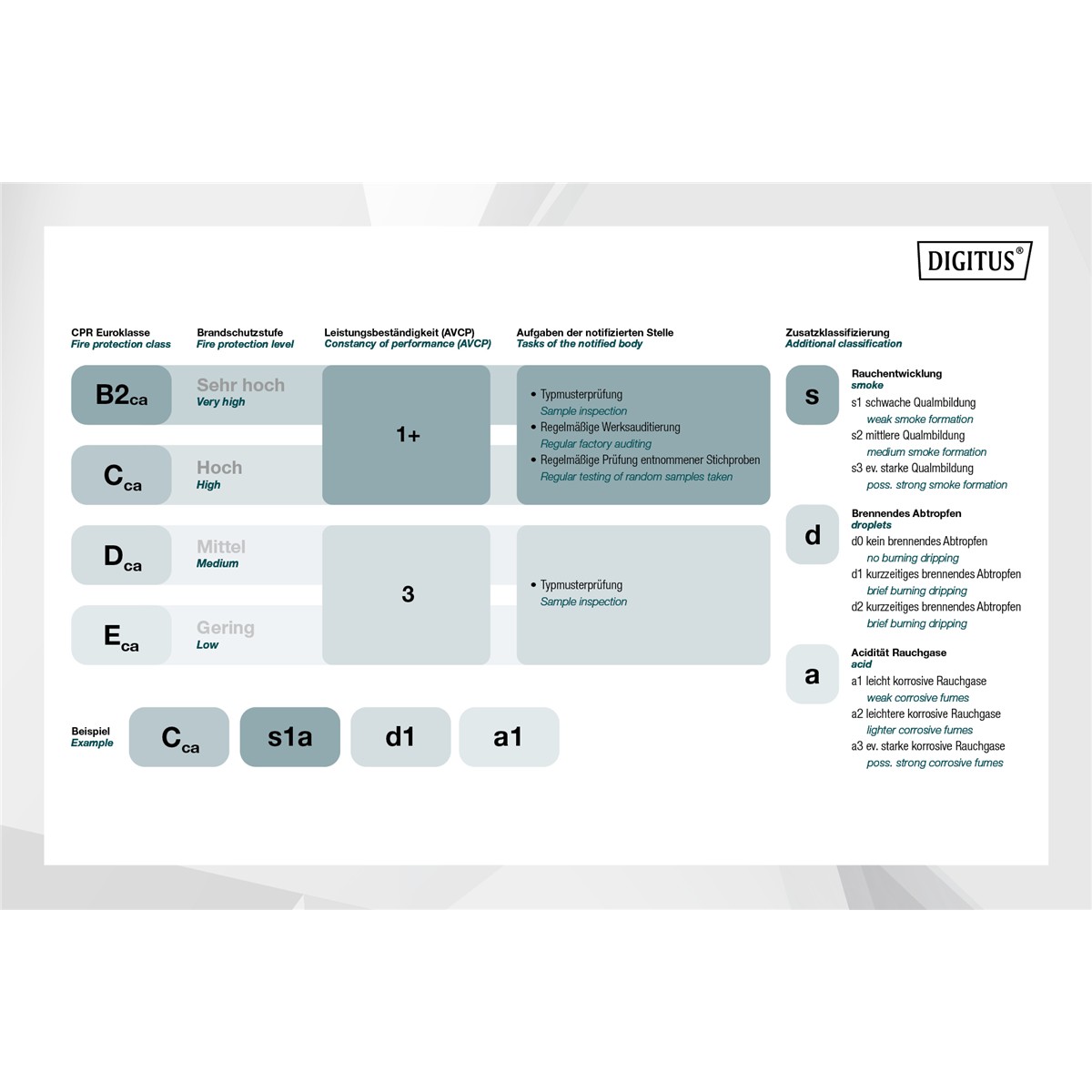

• Osłona zewnętrzna: Eca do B2ca zgodnie z EN 50575
• LSZH
• Grubość powłoki zewnętrznej (nominalna): 0,5 mm (Eca)
• 0,6 mm (Dca)
• 1,2 mm (Cca)
• 1,4 mm (B2ca)
• Kolor obudowy zewnętrznej: jasnoniebieski (RAL 5012)
• Właściwości mechaniczne:
• Odciążenie: maks. 150 N.
• Dynamiczny promień gięcia: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur transportu i przechowywania: od -20 °C do +60 °C
• Zakres temperatur pracy: od -20 °C do +75 °C
• Zakres temperatur instalacji: od 0 °C do +50 °C
• Średnica zewnętrzna simplex (nominalna): 7,1 mm (Eca)
• 7,3 mm (Dca)
• 7,4 mm (Cca)
• 7,6 mm (B2ca)
• Waga (kg/km): 53 kg (Eca)
• 54 kg (Dca)
• 55 kg (Cca)
• 56 kg (B2ca)
• Właściwości elektryczne:
• Impedancja: 100±5Ohm @ 1 - 600MHz
• Pojemność: 40 pF/m nominalnie przy 1 kHz
• Niezrównoważenie pojemności (para-ziemia): 1,6 pF/m maks. @ 1 KHz
• Rezystancja izolacji: 5 GOhm x km min.
• Cecha techniczna 27 Rezystancja pętli: maks. 147 Ohm/km (maks. 2%)
• Rezystancja pętli: maks. 147 Ohm/km (maks. niezrównoważona rezystancja 2%)
• Napięcie robocze: maks. 72 Vdc.
• Tłumienie sprzężenia: CA-Type 2
• Opóźnienie fazowe: 450 nS/100 m maks.
• Opóźnienie czasowe: maks. 10 nS/100 m.
• Klasa separacji: "c" zgodnie z normą EN 50174-2
• NVP: 70%
• Kategoria okablowania: Kat. 6A
• Typ ekranowania: U-UTP, nieekranowany
• CPR: Dca
• Długość: 100 m
• Kolor: Jasnoniebieski
• Konstrukcja kabla: 4 x 2 AWG 23/1, skrętka drut
• Powłoka: LS0H
