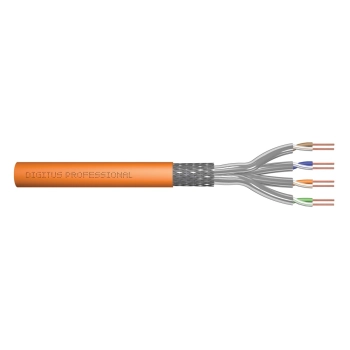

Kabel instalacyjny DIGITUS kat.7, S/FTP, Dca, AWG 23/1, LSOH, 50m, pomarańczowy

Opis

Kabel instalacyjny Digitus kat 7 przeznaczony jest do stosowania jako okablowanie poziome pięter i okablowanie szkieletowe budynków zgodnie z normami: ISO/IEC 11801, EN 50288-4-1, EN 50173, IEC 61156-7. Kabel nadaje się do transmisji zarówno danych analogowych, jak i cyfrowych, a także do obsługi PoE, PoE+ i 4PPoE. Struktura ekranowania składa się z pojedynczych ekranowanych folią par oraz całościowego oplotu z cynowanej miedzi, zapewniając doskonałe ochronę przed zakłóceniami elektromagnetycznymi.

Dane techniczne

• Właściwości fizyczne:
• Przewód: AWG 23/1, goły drut miedziany
• Izolacja: SFS-PE (płaszcz ze spienionego polietylenu)
• Liczba wszystkich izolowanych przewodów: 8, skręcone w 4 parach
• Kod barwny: niebieski-biały, pomarańczowy-biały, zielony-biały, brązowy-biały
• Ekranowanie pojedynczych par: folia poliestrowa kryta aluminium, 100% pokrycia
• Ekranowanie wspólne: 50% pokrycia oplotem
• Powłoka zewnętrzna: Bez zawartości halogenów (FRNC-C/LSZH-3)
• Grubość płaszcza zewnętrznego: 0,7 mm nominalnie
• Kolor: pomarańczowy (RAL 2000)
• Właściwości mechaniczne:
• Obciążenie rozciągające: 150 N maks.
• Promień gięcia dynamicznego: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur podczas transportu i składowania: -20 °C do +75 °C
• Zakres temperatury roboczej: -20 °C do +60 °C
• Zakres temperatur przy instalacji: 0°C do +50 °C
• Średnica zewnętrzna pasa: 7,3 mm nominalnie
• Ognioodporność: IEC 60332-3-24
• Bez zawartości halogenów & dymoszczelność: IEC 60754-2 & IEC 61034
• Obciążenie ogniowe: 620 Mj/km
• Waga: 50 kg/km
• Właściwości elektryczne:
• Średnia impedancja: 100±5 omów przy 1 MHz – 600 MHz
• Pojemność: 40 pF/m nominalna przy 1 KHz
• Rezystancja izolacji: 5 gigaomów x km min.
• Opór stałoprądowy: 72 omy/km maks. (2% maks. asymetrii rezystancyjnej)
• Rezystancja pętli: 147 omy/km maks. (2% maks. asymetrii rezystancyjnej)
• Napięcie robocze: 72 V DC maks.
• Tłumienność wtrąceniowa: Grade 1 (CA-Type 1b)
• Opóźnienie fazowe: 450 nS/100 m maks.
• Opóźnienie propagacji sygnału: 15 nS/100 m maks.
• Klasa rozdzielania: „d“ zgodnie z EN 50174-2
• NVP: 79%
• Asortyment: Kable instalacyjne skrętkowe
• Kategoria okablowania: Kat. 7
• Typ ekranowania: S-FTP, oplot całościowy i pary ekranowane folią metalową
• CPR: Dca
• Długość: 50 m
• Kolor: Pomarańczowy
• Konstrukcja kabla: 4 x 2 AWG 23/1, skrętka drut
• Powłoka: LS0H
