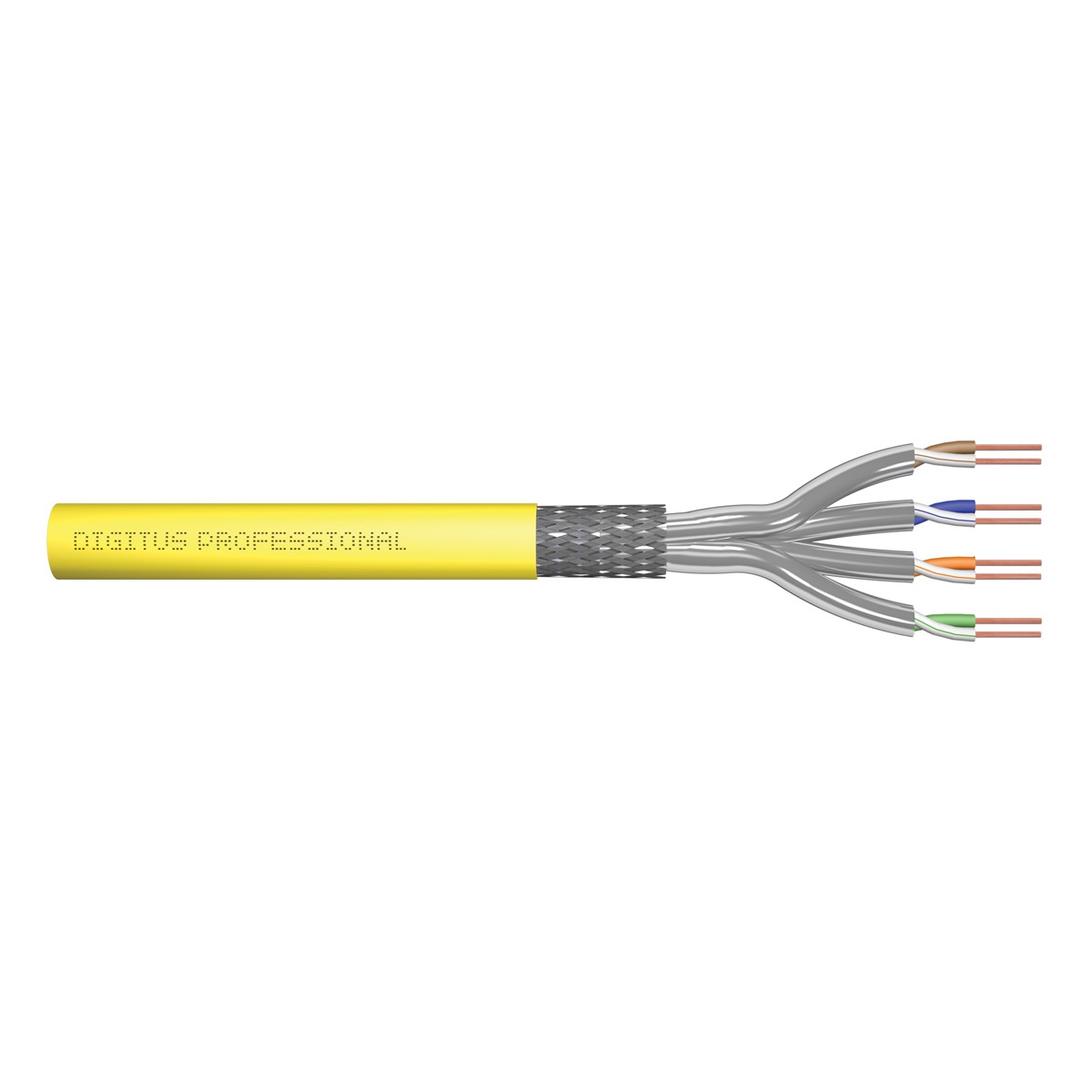

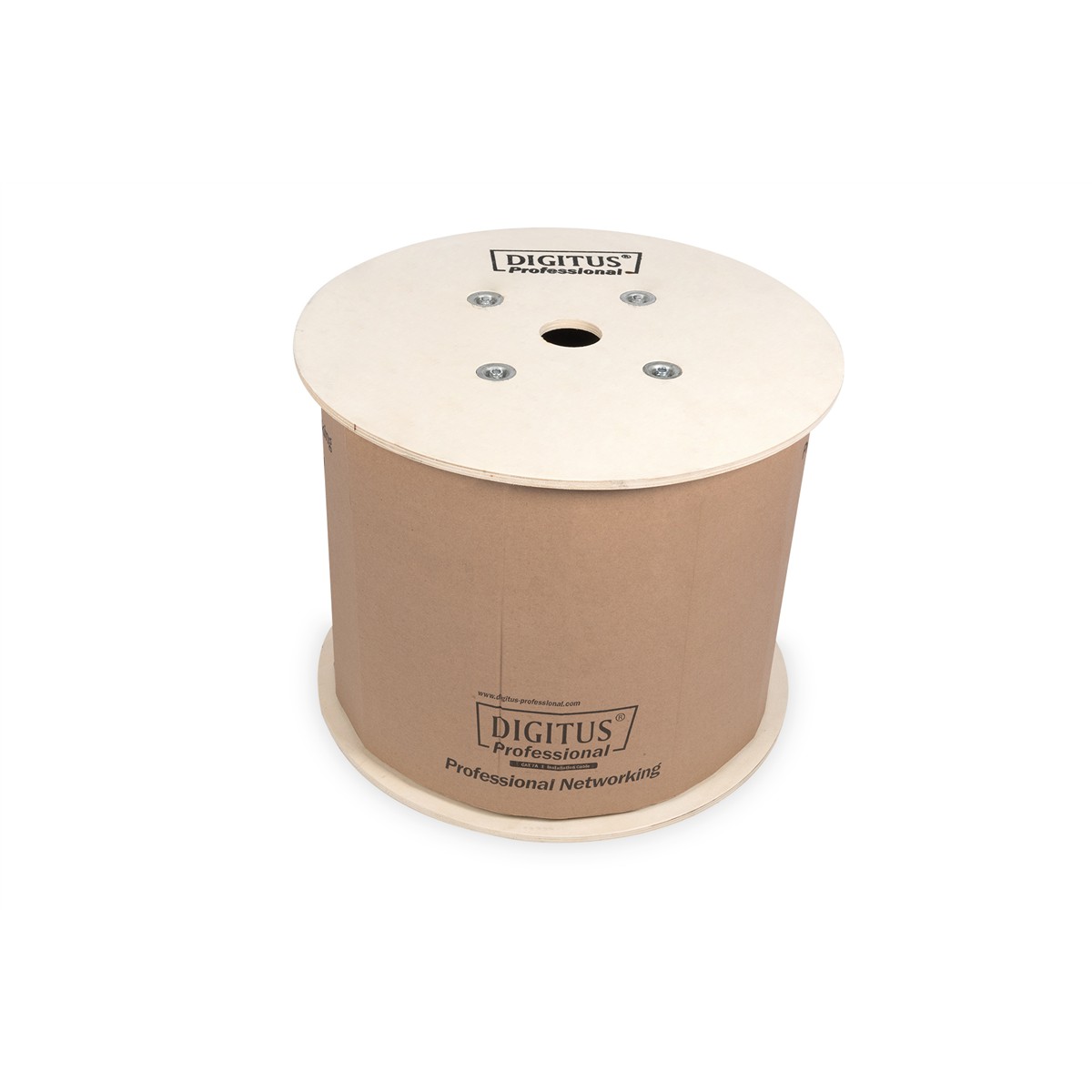

Kabel instalacyjny DIGITUS kat.7A, S/FTP, Dca, AWG 22/1, LSOH, 500m, żółty, szpula

Opis

Kabel instalacyjny Digitus kat 7A przeznaczony jest do stosowania jako okablowanie poziome pięter i okablowanie szkieletowe budynków zgodnie z normami: ISO/IEC 11801, EN 50288-4-1, EN 50173, IEC 61156-7. Kabel nadaje się do transmisji zarówno danych analogowych, jak i cyfrowych, a także do obsługi PoE, PoE+ i 4PPoE. Struktura ekranowania składa się z pojedynczych ekranowanych folią par oraz całościowego oplotu z cynowanej miedzi, zapewniając doskonałe ochronę przed zakłóceniami elektromagnetycznymi..

Dane techniczne

• Właściwości fizyczne:
• Przewód: goły drut miedziany AWG 22/1
• Izolacja: SFS-PE (powłoka z polietylenu spienionego)
• Całkowita liczba izolowanych przewodów: 8, skręcone w 4 parach
• Kod barwowy: niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały
• Ekranowanie pojedynczych par: folia poliestrowa kryta aluminium, 100% pokrycia
• Ekranowanie całkowite: oplot miedziany
• Powłoka zewnętrzna: bezhalogenowy (FRNC-C/LSZH-3)
• Grubość powłoki zewnętrznej: 0,50 mm, nominalna
• Kolor: żółty (RAL 1016)
• Długość: 500 m
• Właściwości mechaniczne:
• Odciążenie: 150 N maks.
• Dynamiczny promień gięcia: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur podczas transportu i składowania: od -20°C do +75°C
• Zakres temperatur roboczych: od -20°C do +60°C
• Zakres temperatur przy instalacji: od 0°C do +50°C
• Średnica zewnętrzna: 8,0 mm, nominalna
• Ognioodporność: IEC 60332-3-24
• Bez zawartości halogenów i dymoszczelny: IEC 60754-2 oraz IEC 61034
• Obciążenie ogniowe: 700 Mj/km
• Waga: 70 kg/km

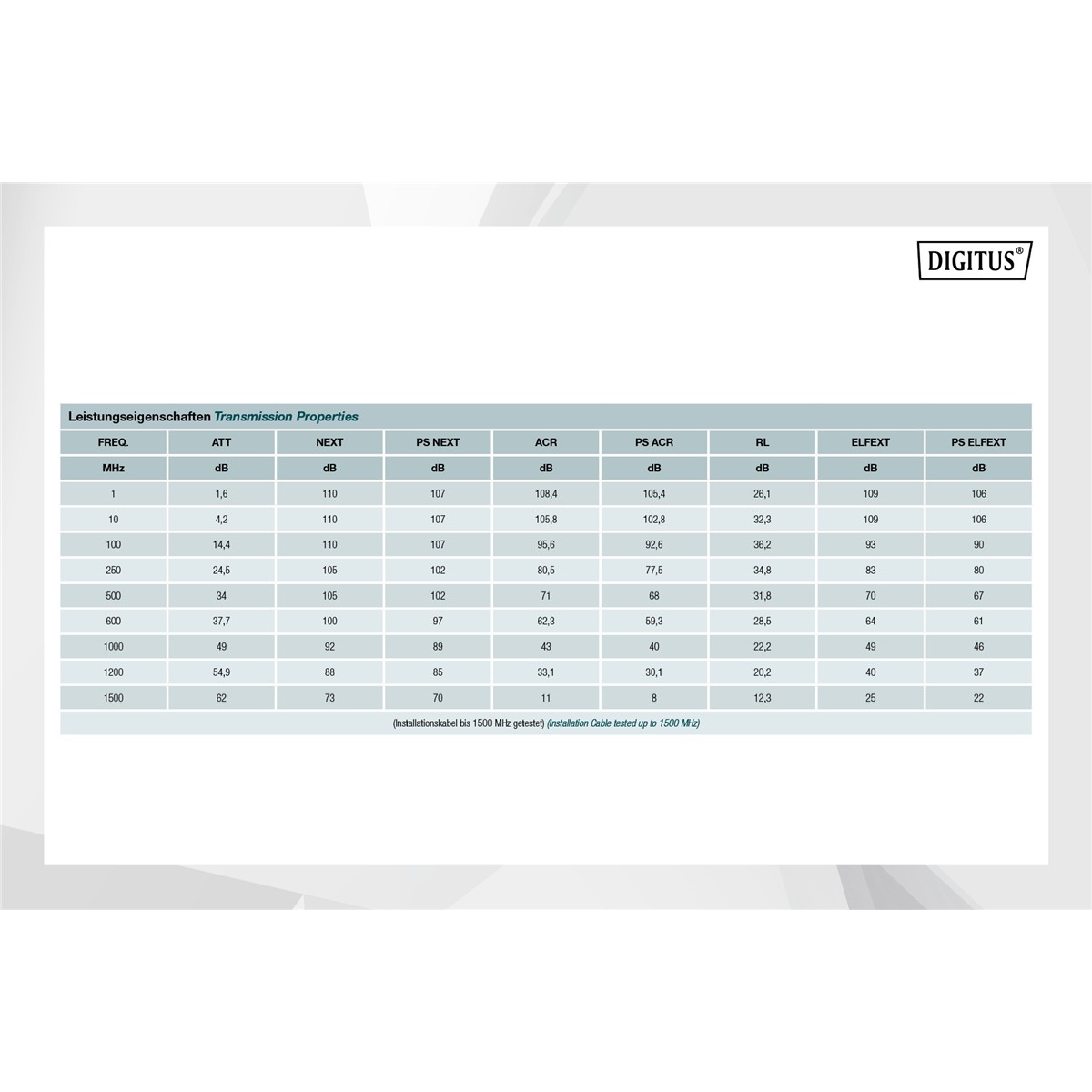

• Właściwości elektryczne:
• Średnia impedancja: 100 ±5 omów przy 1–600 MHz
• Pojemność: 40 pF/m nominalna przy 1 KHz
• Asymetria pojemności (para – uziemienie): 1,6 pF/m maks. przy 1 KHz
• Rezystancja izolacji: 5 gigaomów x km min.
• Rezystancja pętli: 147 omów/km maks. (2% maks. asymetrii rezystancyjnej)
• Napięcie robocze: 72 Vdc maks.
• Tłumienie sprzęgania: Grade 1 (CA-Type 1b)
• Opóźnienie fazowe: 450 nS/100 m maks.
• Opóźnienie propagacji sygnału: 10 nS/100 m maks.
• Klasa rozdzielania: „d” zgodnie z EN 50174-2
• NVP: 79%
• Asortyment: Kable instalacyjne skrętkowe
• Kategoria okablowania: Kat. 7A
• Typ ekranowania: S-FTP, oplot całościowy i pary ekranowane folią metalową
• CPR: Dca
• Długość: 500 m
• Kolor: Żółty
• Konstrukcja kabla: 4 x 2 AWG 22/1, skrętka drut
• Powłoka: LS0H
