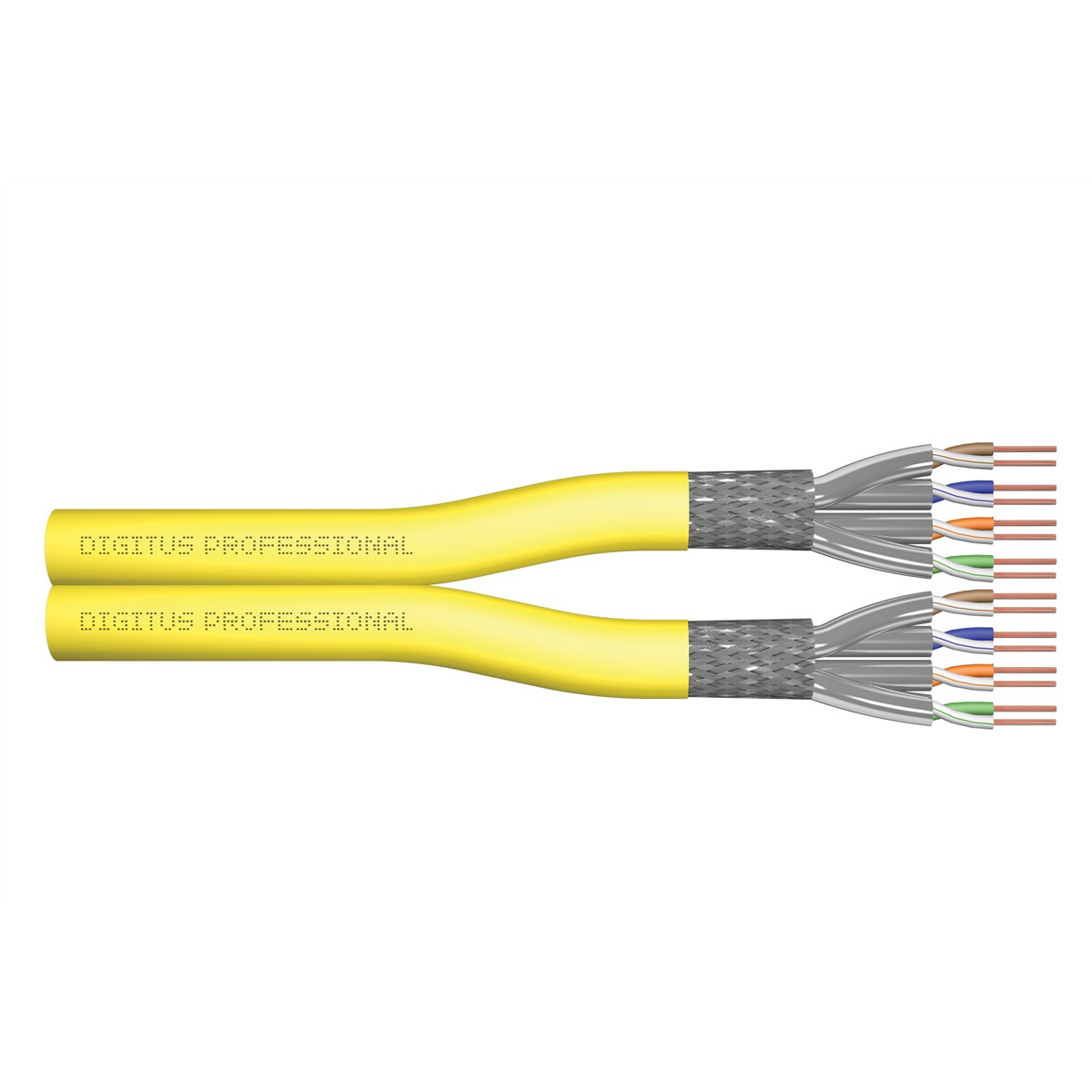

Kabel instalacyjny dupleksowy DIGITUS kat.7A, S/FTP, Dca, AWG 22/1, LSOH, 500m, żółty, szpula

Opis

Kabel instalacyjny Digitus kat 7A przeznaczony jest do stosowania jako okablowanie poziome pięter i okablowanie szkieletowe budynków zgodnie z normami: ISO/IEC 11801, EN 50288-4-1, EN 50173, IEC 61156-7. Kabel nadaje się do transmisji zarówno danych analogowych, jak i cyfrowych, a także do obsługi PoE, PoE+ i 4PPoE. Struktura ekranowania składa się z pojedynczych ekranowanych folią par oraz całościowego oplotu z cynowanej miedzi, zapewniając doskonałe ochronę przed zakłóceniami elektromagnetycznymi.

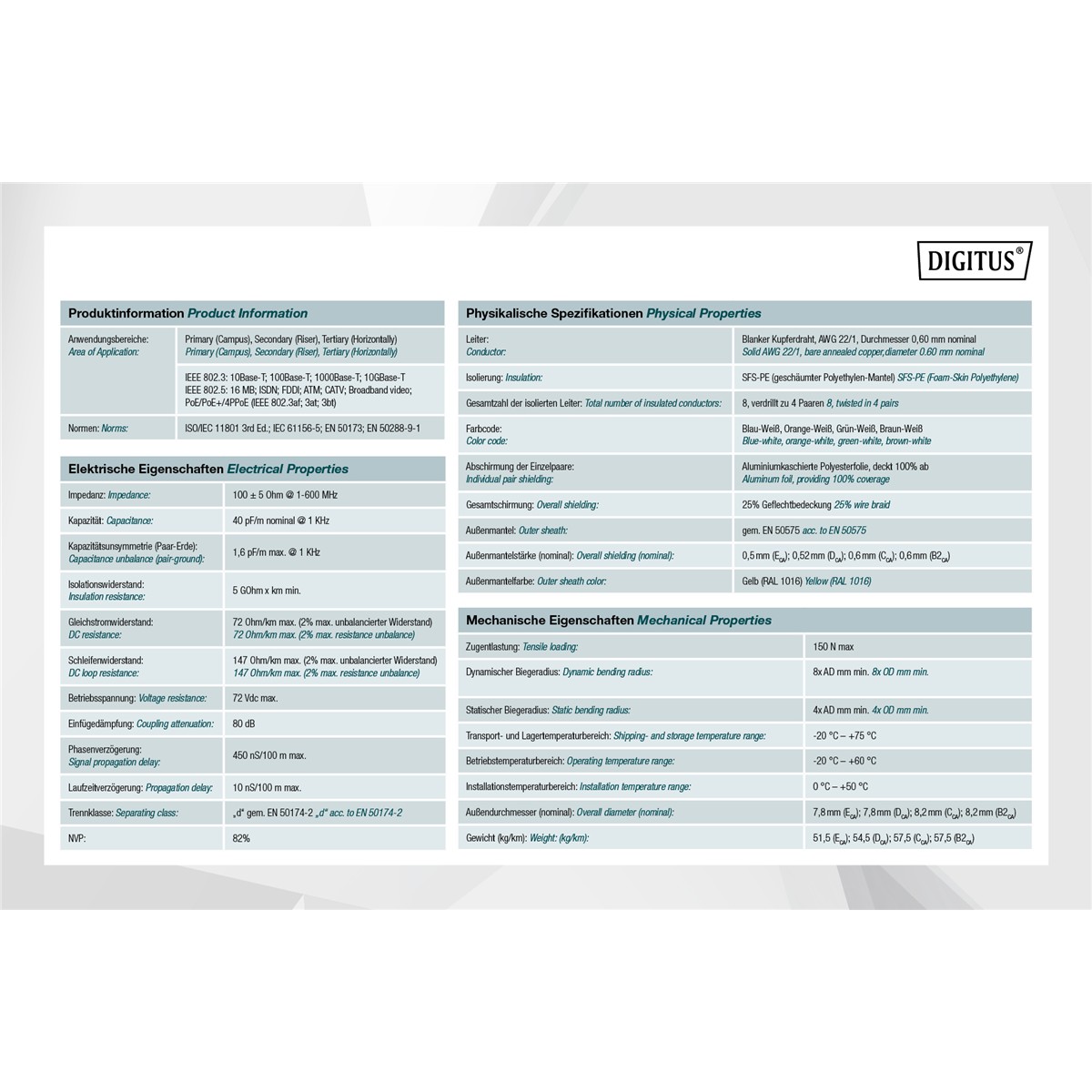

Dane techniczne

• Właściwości fizyczne:
• Przewód: goły drut miedziany AWG 22/1
• System(y) oceny i weryfikacji stałości wydajności: System 3
• Izolacja: SFS-PE (płaszcz ze spienionego polietylenu)
• Całkowita liczba izolowanych przewodów: 8, skręcone w 4 pary
• Kod koloru: niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały

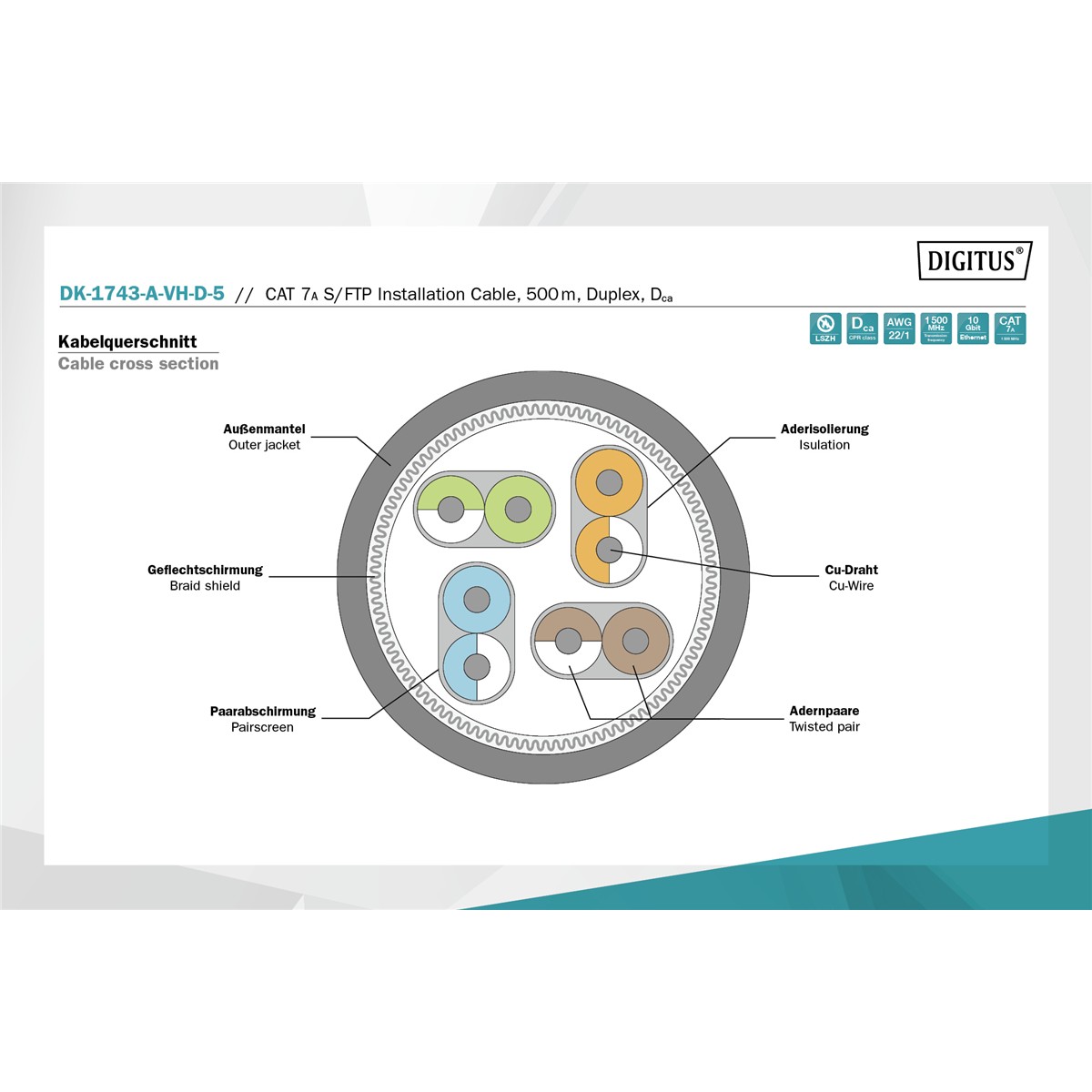

• Ekranowanie poszczególnych par: folia poliestrowa laminowana aluminium, pokrywa w 100%
• Ogólne ekranowanie: oplot miedziany
• Osłona zewnętrzna: bezhalogenowa (FRNC-C/LSZH-3)
• Grubość osłony zewnętrznej: nominalnie 0,6 mm
• Kolor: żółty (RAL 1028)
• Długość: 500 m
• Właściwości mechaniczne:
• Obciążenie rozciągające: maks. 150 N.
• Dynamiczny promień gięcia: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur transportu i przechowywania: od -20 °C do +60 °C
• Zakres temperatur pracy: od -20 °C do +60 °C
• Zakres temperatur instalacji: od 0 do +50C
• Średnica zewnętrzna: nominalnie 8,0 mm
• Trudnopalność: IEC 60332-3-24
• Bezhalogenowe i dymoszczelne: IEC 60754-2 & IEC 61034
• Obciążenie ogniowe: 700 Mj/km
• Waga: 70 kg/km

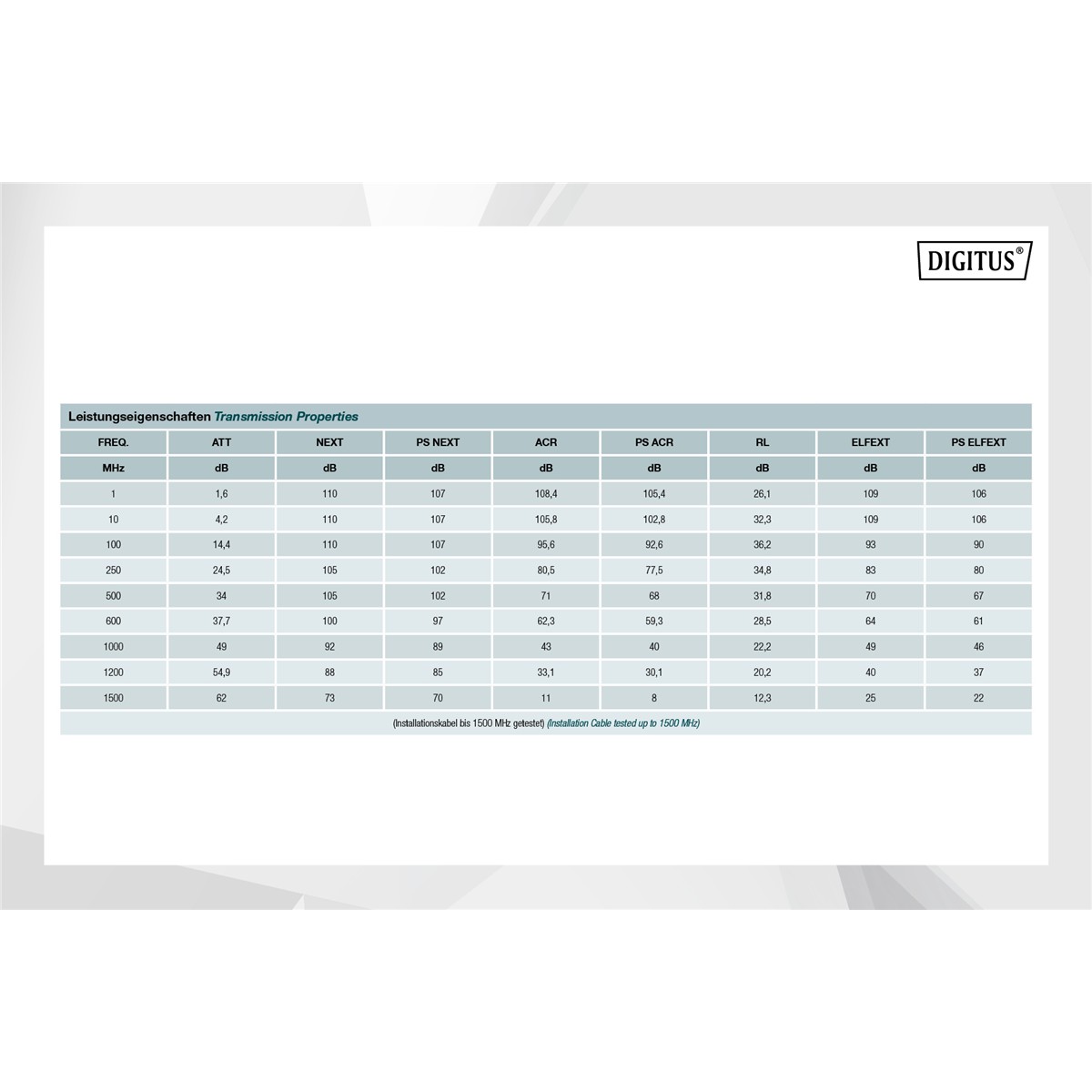

• Właściwości elektryczne:
• Średnia impedancja: 100±5 Ohm przy 1-600 MHz
• Pojemność: 40 pF/m nominalnie przy 1 kHz
• Niezrównoważenie pojemności (para-ziemia): 1,6 pF/m maks. @ 1 KHz
• Rezystancja izolacji: 5 GOhm x km min.
• Rezystancja pętli: maks. 147 Ohm/Km (maks. niezrównoważenie rezystancji 2%)
• Napięcie robocze: maks. 72 Vdc.
• Tłumienie sprzężenia: Stopień 1 (CA-Typ 1b)
• Opóźnienie czasowe: maks. 10 nS/100 m.
• Opóźnienie fazowe: 450 nS/100 m maks.
• Klasa separacji: "d" zgodnie z normą EN 50174-2
• NVP: 79%
• Rozprzestrzenianie płomienia: EN 60332-1-2 (LSOH-PVC)
• Bezhalogenowy, żrący: EN 60754-1/2 (LSOH)
• Gęstość dymu: EN 61034-2
• Asortyment: Kable instalacyjne skrętkowe
• Kategoria okablowania: Kat. 7A
• Typ ekranowania: S-FTP, oplot całościowy i pary ekranowane folią metalową
• CPR: Dca
• Długość: 500 m
• Kolor: Żółty
• Konstrukcja kabla: 4 x 2 AWG 22/1, skrętka drut
• Powłoka: LS0H
