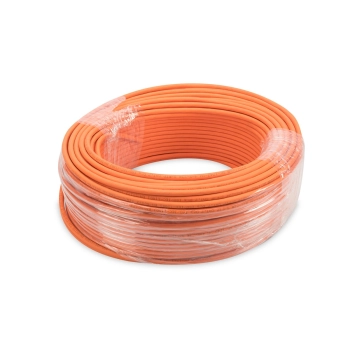

Kabel instalacyjny DIGITUS kat.7, S/FTP, Dca, AWG 23/1, LSOH, 1000m, pomarańczowy, szpula

Opis

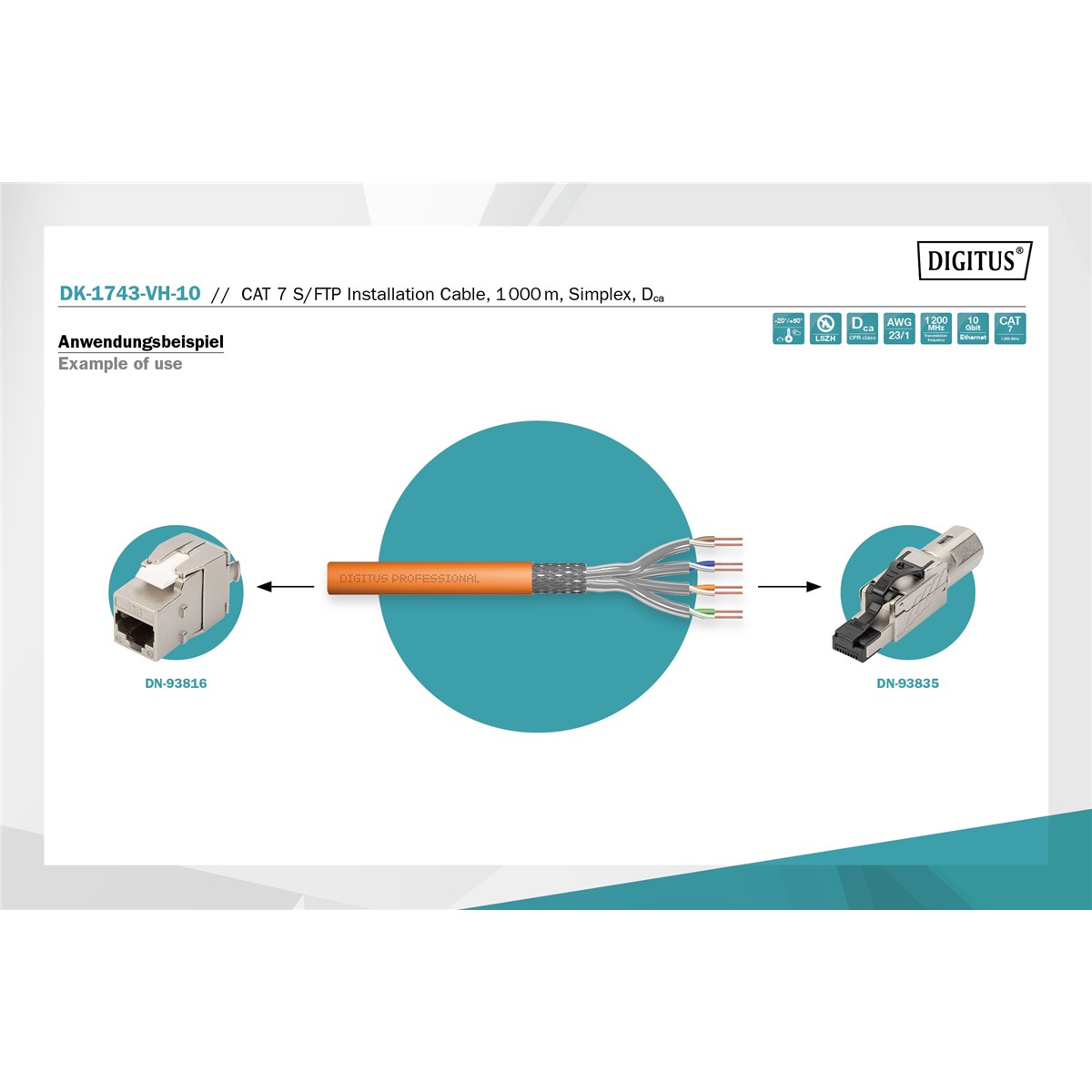

Do okablowania strukturalnego budynków w obszarze wtórnym i trzeciorzędowym

Dane techniczne

• Właściwości fizyczne:
• Przewód: goły drut miedziany, AWG 23/1
• System(y) oceny i weryfikacji stałości wydajności: System 3
• Izolacja: SFS-PE (płaszcz ze spienionego polietylenu)
• Całkowita liczba izolowanych przewodów: 8, skręcone w 4 pary
• Kod koloru: Niebiesko-biały, pomarańczowo-biały, zielono-biały, brązowo-biały
• Ekranowanie poszczególnych par: folia poliestrowa laminowana aluminium, pokrywa w 100%
• Ogólne ekranowanie: oplot miedziany

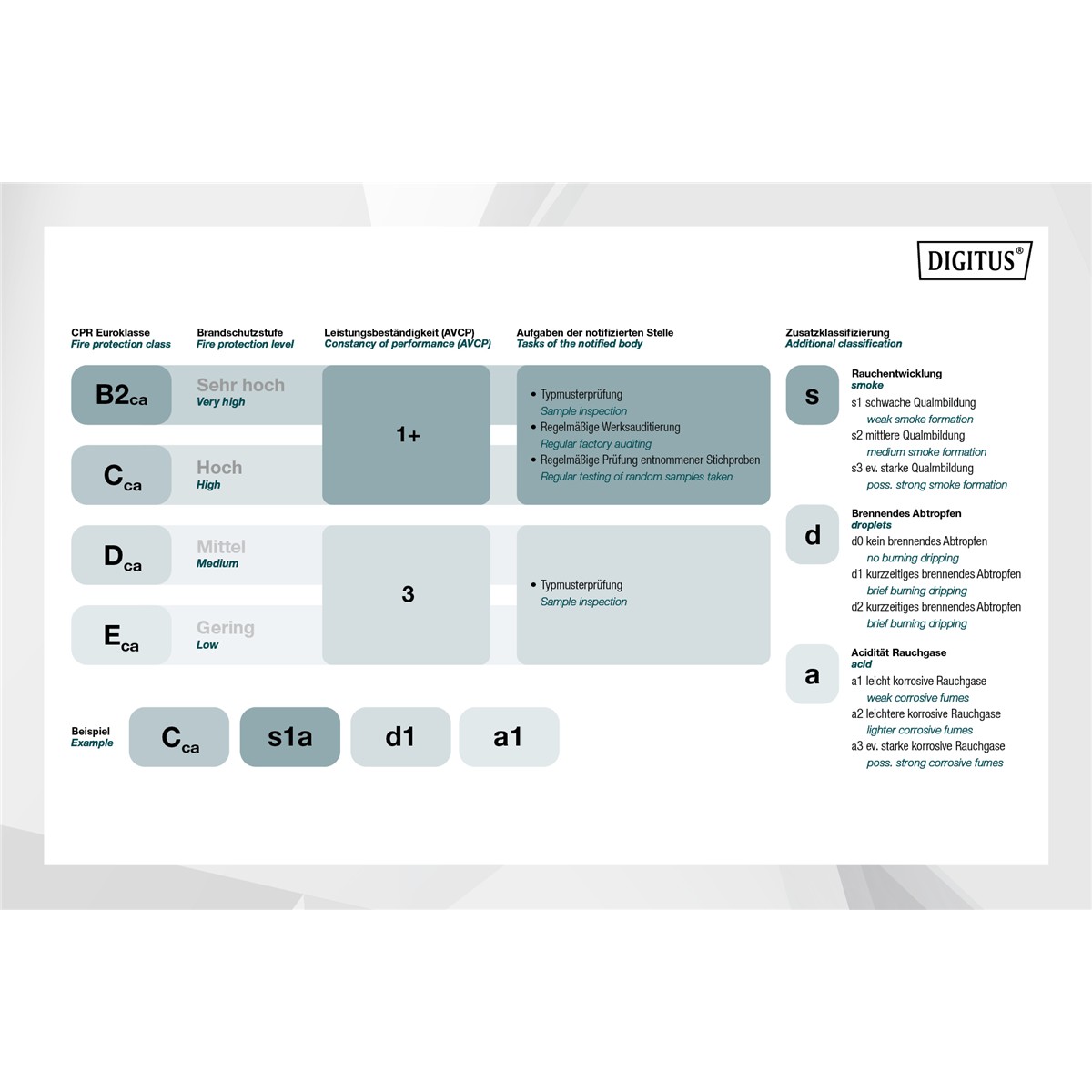

• Osłona zewnętrzna: Eca do B2ca zgodnie z EN 50575
• LSZH
• Grubość powłoki zewnętrznej (nominalna): 0,50 mm (Eca)
• 0,52 mm (Dca)
• 0,60 mm (Cca)
• 0,60 (B2ca)
• Kolor: pomarańczowy (RAL 2008)
• Właściwości mechaniczne:
• Odciążenie: maks. 150 N.
• Dynamiczny promień gięcia: 8x AD mm min.
• Statyczny promień gięcia: 4x AD mm min.
• Zakres temperatur transportu i przechowywania: od -20 °C do +60 °C
• Zakres temperatur pracy: od -20 °C do +50 °C
• Zakres temperatur instalacji: od 0 °C do +50 °C
• Średnica zewnętrzna simplex (nominalna): 7,0 mm (Eca)
• 7,2 mm (Dca)
• 7,5 mm (Cca)
• 7,5 mm (B2ca)
• Waga (kg/km): 49,5 kg (Eca)
• 51 kg (Dca), 53 kg (Cca)
• 53 kg (B2ca)
• Właściwości elektryczne:
• Impedancja: 100±15 Ohm @ 4 - 1000 MHz
• 100±25 OHM @ 100-600 MHz
• Pojemność: 45 pF/m nominalnie przy 1 kHz
• Niezrównoważenie pojemności (para-ziemia): 1,6 pF/m maks. @ 1 KHz
• Rezystancja izolacji: 5 GOhm x km min.
• Rezystancja DC: maks. 95 Ohm/km (maks. niezrównoważona rezystancja 2%)
• Rezystancja pętli: maks. 190 Ohm/km (maks. niezrównoważona rezystancja 2%)
• Napięcie robocze: maks. 72 Vdc.
• Osłona zewnętrzna: Dca-s2 d1 a1 zgodnie z EN 50575
• LSZH
• Tłumienie sprzężenia: CA-Type 1b
• Opóźnienie fazowe: 450 nS/100 m maks.
• Opóźnienie czasowe: maks. 10 nS/100 m.
• Klasa separacji: "d" zgodnie z normą EN 50174-2
• NVP: 79%
• Asortyment: Kable instalacyjne skrętkowe
• Kategoria okablowania: Kat. 7

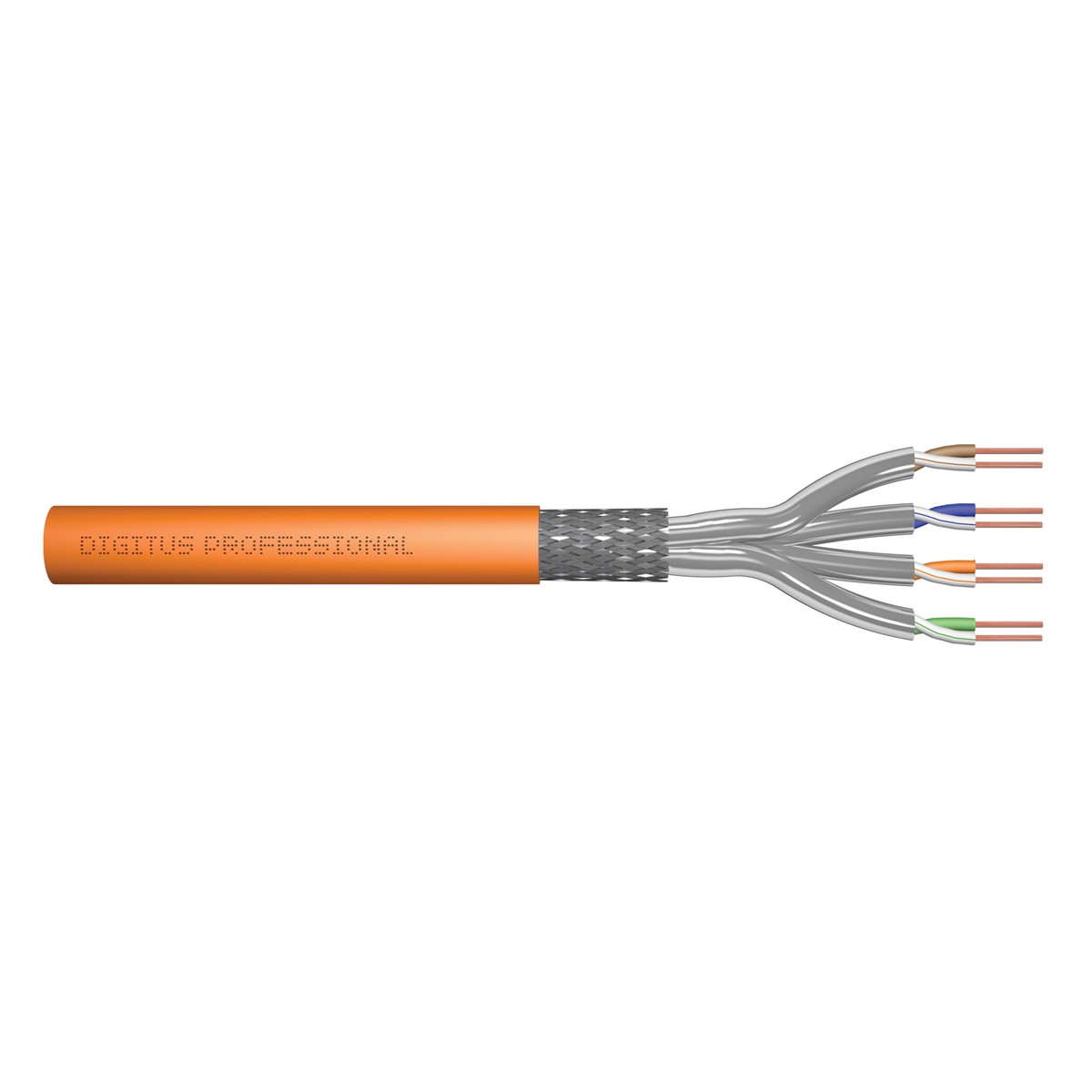

• Typ ekranowania: S-FTP, oplot całościowy i pary ekranowane folią metalową
• CPR: Dca
• Długość: 1000 m
• Kolor: Pomarańczowy
• Konstrukcja kabla: 4 x 2 AWG 23/1, skrętka drut
• Powłoka: LS0H
